Accrochage
L’utilisation des plateformes, nacelles et sellettes suspendues requièrent la mise en place de dispositifs d’accrochage sur toiture, sur acrotère, ou en façade.
L’utilisation des plateformes, nacelles et sellettes suspendues requièrent la mise en place de dispositifs d’accrochage sur toiture, sur acrotère, ou en façade.
Elles sont suspendues par des câbles de travail et des câbles de sécurité à différents types de suspente : poutre de suspension, console d’acrotère, console sous-plomb.
Afin de nous adapter à toutes les configurations et notamment aux chantiers ne permettant pas un accrochage depuis les toits, nous proposons une alternative simple et sécurisée : la plateforme suspendue sur des mâts additionnels FIXEO qui remplacent l’accrochage de poutres ou de consoles d’acrotères par les toits.
Poutre de suspension
Les poutres de suspension à contrepoids (ou à platine à spitter) FIXAPOUTRE sont constituées de tubes en acier s’emboîtant les uns dans les autres afin de pouvoir régler la distance entre les appuis et le porte à faux (déport avant).
Les poutres de suspension sont très modulaires. Elles peuvent être équipées d’un système d’haubanage, les appuis peuvent être rehaussés afin d’être installés au-dessus d’obstacles tels qu’un acrotère ou une gaine de ventilation.
FIXAPOUTRE S
FIXATOR propose 4 modèles télescopiques (avec ou sans hauban) en acier galvanisé pour une plus grande résistance aux intempéries. La capacité de charge maximum est de 800 kg.
| Désignation | Type 2.S | Type 3.S | Type 4.S | Type 5.S |
|---|---|---|---|---|
| Position sur acrotère | Basse | Basse | Haute | Haute |
| Hauteur sous poutre | 120 mm | 120 mm | 1020 mm | 1020 mm |
| Hauban | Sans hauban | Avec hauban | Sans hauban | Avec hauban |
| Charge maxi | 500 kg à 1.10 m | 500 kg à 2m, 600 kg à 1,60m ou 800kg à 1,10m | 500 kg à 1.10 m | 500 kg à 2m, 600 kg à 1,60m ou 800kg à 1,10m |
| Poids | 99 kg sans contrepoids | 117 kg sans contrepoids | 118 kg sans contrepoids | 136 kg sans contrepoids |
| Couple maxi | 550 m.kg | 1000 m.kg | 550 m.kg | 1000 m.kg |
Options roues pour Type 4.S et 5.S – hauteur sous poutre : 1260 mm
FIXAPOUTRE rehaussées
Type 6 et Type 7
Pour permettre l’accrochage d’une plateforme suspendue sur une terrasse encombrée de gaines de ventilation ou lorsque l’acrotère est haut, nous avons conçu une poutre rehaussée offrant la possibilité de passer les obstacles jusqu’à 2,80 mètres et de lever des charges plus lourdes.
Voir tous les produits
Console d'acrotère
Les consoles d’acrotères (ou pinces d’acrotères) sont utilisées pour suspendre une plateforme suspendue (échafaudage volant), une nacelle suspendue ou une sellette individuelle à l’acrotère du bâtiment. Les pinces d’acrotère peuvent également être utilisées pour fixer un treuil de levage de matériel.
La console d’acrotère fonctionne sur le principe d’une pince qui se fixe sur une épaisseur de mur allant de 0,15 à 0,50 mètres. Le déport avant va de 0,35 à 1,00 mètre. L’utilisation des consoles d’acrotères est recommandée dans le cadre d’un chantier de construction neuve.
Nous proposons 3 modèles de consoles d’acrotère ayant une capacité de charge allant de 500 kg à 800 kg.
Nos consoles d’acrotères sont des éléments de suspension très faciles à mettre en place car elles possèdent une dimension et un poids faibles.
Console d’acrotère sur-mesure
Des consoles d’acrotères peuvent être standards ou réalisées « sur-mesure » selon un cahier des charges techniques bien précis dans le but de répondre parfaitement à vos attentes suivant l’architecture de votre bâtiment. L’équipe FIXATOR se tient à votre entière disposition pour de plus amples informations si besoin.
Voir tous les produits
Console sous-plomb
La console sous-plomb permet de suspendre une plateforme temporaire pour réaliser des travaux sur des installations industrielles telles que les ponts, les réservoirs de stockage et des bâtiments spécifiques.
Le console sous-plomb est principalement installée en dessous des installations et s’utilise en complément de nos systèmes de suspension FIXAPOUTRE ou Console d’acrotère.
Voir tous les produits
Potence
Notre potence a été conçue pour effectuer des travaux de levage de matériel à partir d’échafaudages fixes.
La potence s’adapte à tout les type d’échafaudage: unidirectionnel et multi-directionnel.
Voir tous les produits
Chariot
Notre chariot monorail manuel est un système de translation destiné à suspendre un treuil de levage de matériel et à se déplacer le long d’un rail aluminium.
Voir tous les produits
Fixeo - Fixation mâts

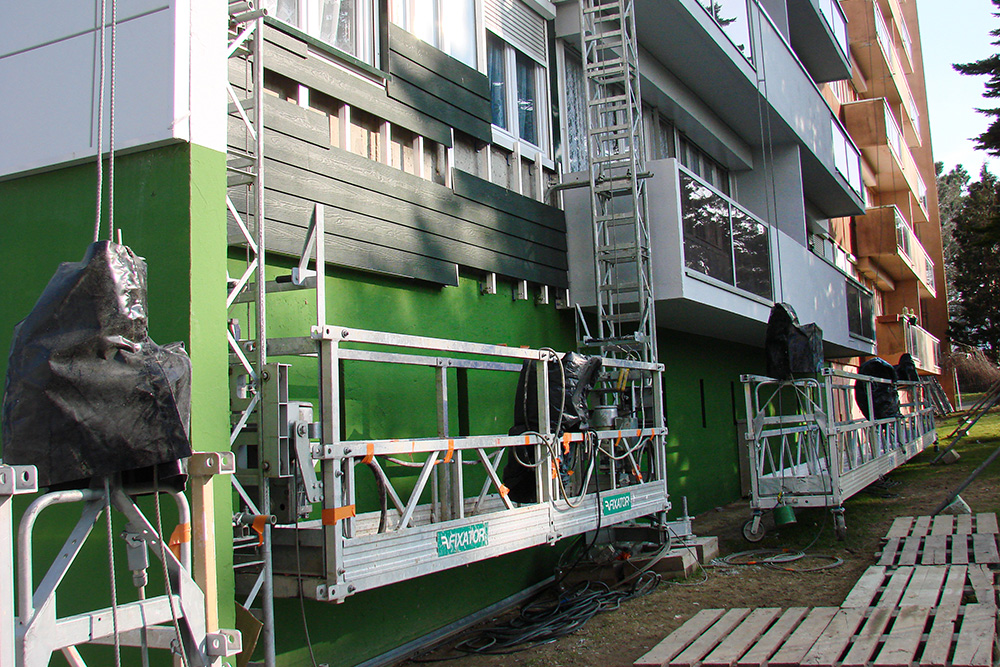

Les plateformes suspendues à mâts FIXEO permettent d’effectuer des travaux de construction ou d’entretien en hauteur lorsque la toiture d’un bâtiment n’autorise aucun accrochage.
En partant du sol, FIXEO apporte une solution économique, modulable et sécure.
Il est possible d’utiliser plusieurs plateformes en simultané. Les commandes des plateformes reste indépendantes les unes des autres.
Voir tous les produits
